2016年4月3日日曜日

CNCマシン:設計行ったり来たり

CADで設計していると、ネジ穴の位置まで細かく描いて行けるので、具体的にいろんな問題も見えてきます。大きな変更はないとは思いますが、細かな改良や変更がたくさん出て来て、その都度どっちがいいか悩みます。
いまは30150を基本にやっていましたが、15150でもいけるのではないかと、さらにちょっとスリム化しようとしています。ただ、15シリーズはあまり金具とかそろってないし、先入ナットも基本M3なので、やはり貧弱な感じ。
ミスミだといろいろあるけど、肝心なものがなくて、アルミフレームならNICオートテックのほうがいいかもしれません。


そうやって悩んでいる間にも、NICでこんな変則フレームを見つけました。コの字で囲われているところにボールスクリューをいれるとちょうどよさそうだなと。上面の30mmピッチの4本の溝には、レールを2本平行に並べると言う感じ。8944円/m。

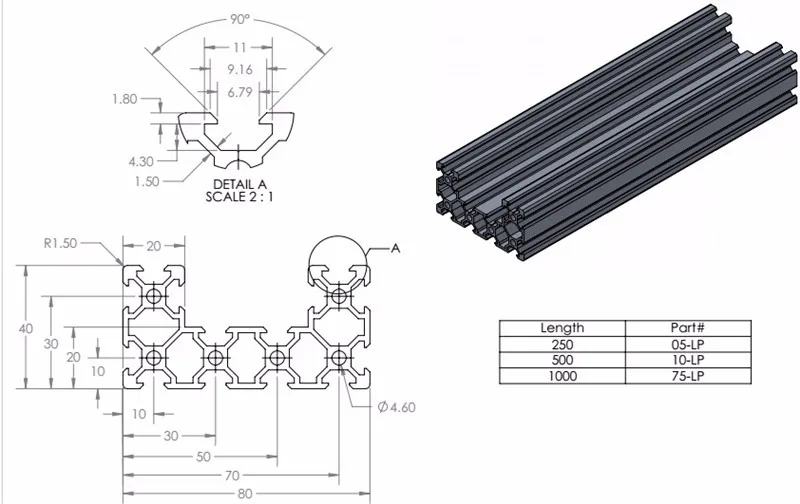

こんなコの字のは、たしかOpenBuildsにもありました。たしかに使いやすそう。剛性もとれてコンパクトにまとまる。これは4080ですね。3125円/m(送料別)。


これ↑はAliExpressにも売ってます。5742円/m(送料込み)

今回は、注文したレールのネジ穴に合わせて30mm単位にしているので、20mm単位のシリーズは使ってません。無理矢理使えなくもないのですが。というか20mmのほうがいろいろつかいやすい。レールだけが30mmピッチなので、片側だけ20mmの溝に入れて、もう片側はドリルであけた穴にネジを差し込んでもいいかもしれない。その案も考えてみましょうか。
