2016年7月9日土曜日

HDMIアダプター

Raspberry Pi3にタッチスクリーンを接続するためのHDMIケーブルが、差し込み口に対して向きが合っていないので、いくつかHDMIアダプターを購入してみました。
元々タッチスクリーンに付属していたHDMIケーブルは一番上のものです。フラットケーブルなので曲げにくい方向があります。下にある各アダプターがAliExpress今回購入したものです。オス-オス、90度、11cmの短いケーブル、180度回転可能なものなどあります。国内で購入すると500円以上しますが、AliExpressだとそれぞれ100円~200円前後です。

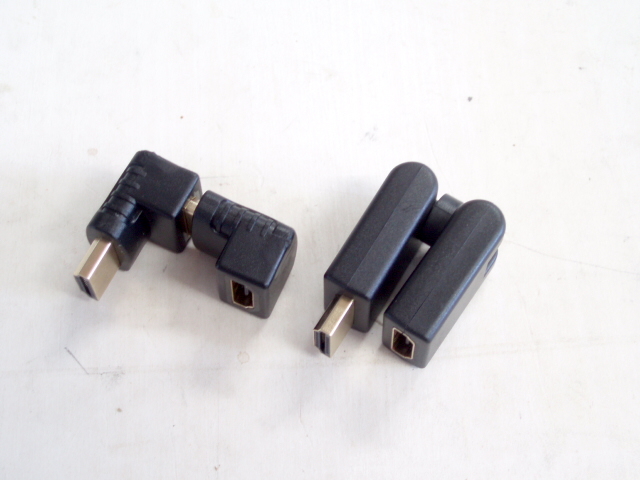

特に、この二つがタッチスクリーンと接続する際に便利そうです。左のものは90度を2個つなげて180度折り返すパターン、右のものは180度どちらの方向にも折り曲げることができるアダプター(結果的には、右側のものを使う予定)。

こんな感じで、タッチスクリーン(7インチ)には外側に向けてHDMI端子がついているために、裏面の内側に折り返したい時にあると便利です。
最終的には、こんな感じにしたいと思っていますが、実はまだ上手くつながっていません。180度折り曲げて、オス-オスでつなぎ、90度折り曲げてRaspberry Pi本体につなげたいのですが、HDMI端子がこのままだと表裏反転したままになっています。なので、Raspberry Pi本体を表裏反転しつつ、逆90度のアダプターが必要になります。

アクリル板をタッチスクリーン裏にネジ留めし、そのアクリルにRaspberry Pi本体をとりつけるイメージです。ということで、逆90度のアダプターを追加注文しました。

アマゾンだと、ものによっては安いものもありますが、500円くらいするときもあります。
追記:最近は安いものも出てきました。
全部に対応 HDMI 接続 変換 4つセット mini HDMI & micro HDMI 90° L型 延長 コネクター
Posted at 2017.6.6
ten10
販売価格 ¥63
(2017年6月6日16時5分時点の価格)
売上げランキング: 470


AliExpressなら、

AliExpress.com Product - HDMI male to HDMI female cable adapter converter extender 90 degree right angle adaptor for 1080P HDTV near wall PC monitor
AliExpress.com Product - 180/360 Degree Rotating Adapter HDMI Male to Female HDMI Cable Adaptor Connector extender for 1080P HDTV
AliExpress.com Product - 12cm Angled Mini HDMI Male to HDMI Female M/F Adaptor For Monitor and Camera device With Mini HDMI
100円〜200円前後で購入できます(2~3週間かかりますが)。探せば上記以外にも、もっと安いものもあると思います。

最近は、アマゾンでも中国製の安いものがたくさん売っています。アマゾンに在庫がある場合は、すぐに発送してくれることもありますが、ものによっては中国から発送してくる場合もあるので、AliExpressで購入するのとあまり違いがない場合もあります(届くまで時間がかかる、AliExpressよりやや高い)。

追記:
Raspberry Piの小型モニターとHDMI接続するなら以下のコネクタがいいかもしれません。
AliExpress.com Product - Elecrow HDMI Connector for 5 inch HDMI Raspberry Pi Screen Dispaly DIY HDMI Connector Kit 113円(送料無料)180度折り返しのプラグなのでモニタのサイドに出っ張りがなくてよさそうです。
