2016年4月26日火曜日

CNCマシン:制作中14(配線作業その4)

まだまだ配線作業が残っています。同時にスイッチ類などもつけたいと思ってます。

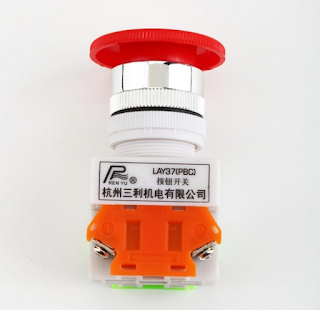

非常停止ボタンも買おうと、前回配線材料を買いに秋葉原に行ったのですが意外に高い(1000円以上する)。AliExpressで探してみると、やっぱり安い。



















いわゆる、押したら回さないと元に戻らないボタンスイッチ。ボタンの直径だけで40mmもある。まあ、目立っていいのかもしれないけどかなり大きい。安いので、これも注文(140円送料無料)。これはいずれつけるにしても、他の部分のスイッチや配線作業がまだまだ残ってます。
本体のほうの配線作業もありますが、CNCシールドのほうの配線作業もあるので、こちらからすすめています。



























手前に本体からのケーブルをつなげるためのコネクター(2.54mmピッチピンソケット)、そしてCNCシールド、レーザー用ドライバ、DC24V電源という感じで並んでいます。CNCシールドはV3.5、DRV8825を搭載(電流制限セッティング済み)。これらをコントロールボックスとしてスイッチ類もつけて完成させたいのですが、スイッチパネル制作などはまだ。全体的に細長い感じになる予定。

そして、前回の専用台に本体を固定するためのLアングルは穴あけしボルトで本体に固定。いまのところミニクランプで台に固定中。これでも大丈夫かもしれません。ただ、平行直角の調整を行ってから本格的に固定ということになります。


























もう少しで完成しそうなのですが、細かいところがけっこう残ってます。仮運転くらいは近々できるかもしれません。
