2016年4月5日火曜日

CNCマシン:設計ほぼ終了(最終案)

またいろいろ試行錯誤して、できるだけシンプルに、そしてつくりやすく設計し直してみました。結局ユニット型のアルミフレームは使わないことになり、メインの構造はC型アルミチャンネル。X軸(図面下の水平軸)に関しては最初の案に戻って、C型チャンネルの上下にガイドレールをつけ、C型の内部にボールスクリューを通すことになりました。



















Z軸はあまりかわっていないのですが、5mm厚のアルミ板150x350mmに部品をのせて、上部にはLアングルを使ってステッピングモーターを固定することにしました。レールの30mm幅のネジ穴がアルミフレーム30シリーズと同じピッチなので、固定しやすいと思っていましたが、レールを留めるネジもそれほど本数はないので、そのままチャンネル素材に穴をあけて固定してしまうことに。ベアリングユニットやスライドユニットはどうせ30mmピッチではないので、変につじつま合わせで苦労するよりも、普通に固定したいところに穴をあけて配置したほうがシンプルにまとまるのではないかと。

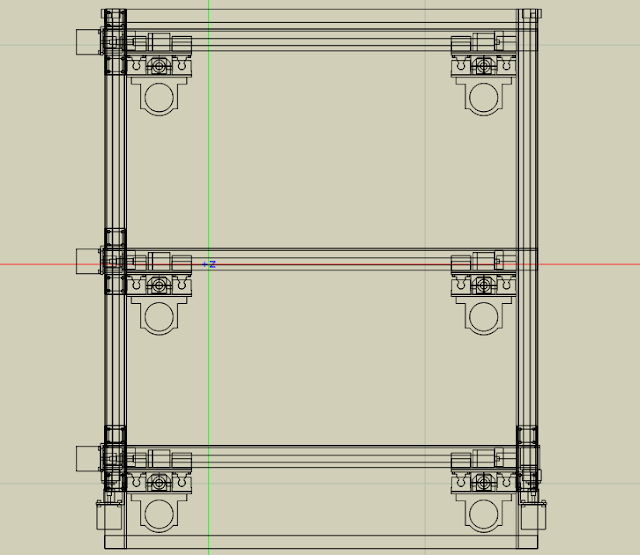

こちらは↑、真上から見た図面。基本的にX軸と同じようにY軸2本(縦方向)もC型の内部にボールスクリューが通っています。X軸、Y軸端部にはステッピングモーターが取り付けられます(左端と下端の正方形がNEMA23)。スピンドルホルダーのでっぱりの分、ガイドレールは後方に(図面上では上に)ずらしてあります。
作業エリアはX軸750mm、Y軸950mm。できるだけマックスになるようにしました。もともとのボールスクリューが900、1100mmなので、150mmずつ減った感じです。150mmというのはX軸、Y軸上のスライダーのサイズです。その分減ったということです。目標の作業エリア600x900mmはカバーできたので、まずまずという感じです。
外形が1000x1230mmで、主に75x50x5mmのCチャンネルを使います。Y軸2本をつなぐX軸前後の2本は30x30x1000mmの角パイプか、75x50x5mmLアングルになります。
あとは今後届く部品を見ながら、ディテールを検討していこうと思います。

ShapeokoやX-CARVEを参考にしていましたが、結局アルミフレームもV-Wheelもつかわず、ぜんぜん違う設計内容になってしまいました。DIYらしい手軽さがまったくなくなってしまったという感じです。仕組みも従来のCNCマシンに近い感じになってしまいました。いろいろ欲張ってしまった結果です。
