これまでのあらすじ:
2016年3月、フェルト生地を手で裁断している際にレーザーカッターがあれば複雑なカットが容易にできるなあと思って、安価になってきたレーザーカッターを購入しようと思ったのがきっかけ。調べていくうちに、合板も切れたほうがいいと思うようになって、CNCルーター(CNCミリング)についても考えるようになった。
Arduinoは以前から使っており、CNCシールドがあると気付いて自作も可能と思うようになった。当初はShapeOkoやX-CARVEを参考にMakerSlide、OpenRail、V-Wheel、2GTタイミングベルトなどで5万円くらいで自作しようと思っていた。AliExpressでも部品が安く買えることが分かって、しばらくは部品探し。探せば探すほど安くて本格的な部品も見つかってくるので、そんなにケチらなくてもいいのではないかと徐々にスペックアップ。最終的には剛性や精度のことも考えてボールスクリューやリニアスライドを使うことになり、予想以上に重厚な3軸CNCマシンをつくることに(約7万円)。
構想から約5週間(制作約3週間)でルーターとレーザーともに使えるようになり、現在はgrbl1.1+Arduino CNCシールドV3.5+bCNCを使用中(Macで)。余っていたBluetoothモジュールをつけてワイヤレス化。bCNCのPendant機能でスマホやタブレット上のブラウザからもワイヤレス操作可能。



CNCマシン全般について:
国内レーザー加工機と中国製レーザー加工機の比較
中国製レーザーダイオードについて
CNCミリングマシンとCNCルーターマシンいろいろ
その他:
*CNCマシンの制作記録は2016/04/10〜の投稿に書いてあります。

利用例や付加機能など:
CNCルーター関係:

2016年4月3日日曜日

CNCマシン:再度、X軸設計し直し

前回の設計内容で大丈夫かと思って、やや細かくCADで描いてみたら、間違いを発見。
前回30150を使った方がいいと言っていたけれども、30150ではダメで、さらにもう一列多い30180にしなければいけなかったことに気づいた。細かく図面を書いてよかった。

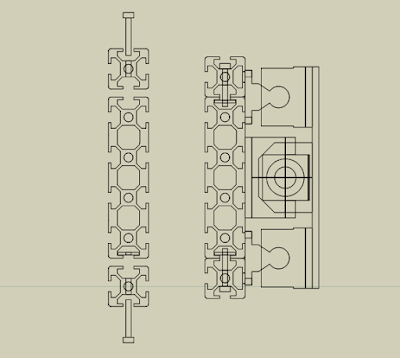

これはX軸断面で、図面左を見ると、既存(ミスミ)の30120アルミフレームの上下に3030を一本ずつ追加して、30180にする方法。上下からM4x25mmを差し込み、3030を貫通させ(あらかじめドリルで穴あけしておき)、中央の30120に連結させる。連結させたあと、図面右にあるように、ガイドレール、ボールスクリュー、ベアリングユニットを取り付ける。こうすることでさらに剛性アップ。ベアリングユニットは30mmピッチでネジ穴があいていないため一度5mmアルミ板をかませて固定する。その分5mm多くなってしまうので、ガイドレール上のスライダにも5mmかませて同じレベルにする。
























とりあえず、X軸はこんな感じでいくことになりそう。Z軸は変更なし。ミスしないようにCADできちんと細かいところまで描いたほうがいいかも。見落としがあるかもしれないので。

ということで、AliExpressの30150(7132円/m)でも足りないので、やはりミスミで30120(1本)と3030(2本)の組み合わせで30180にするしかないかも。そうするとX軸用アルミフレームは3920円+720円x2=5360円ということになります。

ちなみに30180の倍の厚さ60180はあるかというと、












一応ありますね。これなら一本でいけます。NICオートテックで8501円/m。ミスミにはないようです。これでもいいですが、だんだんゴツくなりすぎ。剛性はかなりとれると思うけど、どうしようかな。いちおう候補には入れておきましょう。値段もけっこうするし。これならもっとスパンの大きいものがつくれそう。
30180なら、Z軸+X軸で228mmの厚み。60180だと258mm。もう少し設計をすすめてから決めよう。
