これまでのあらすじ:
2016年3月、フェルト生地を手で裁断している際にレーザーカッターがあれば複雑なカットが容易にできるなあと思って、安価になってきたレーザーカッターを購入しようと思ったのがきっかけ。調べていくうちに、合板も切れたほうがいいと思うようになって、CNCルーター(CNCミリング)についても考えるようになった。
Arduinoは以前から使っており、CNCシールドがあると気付いて自作も可能と思うようになった。当初はShapeOkoやX-CARVEを参考にMakerSlide、OpenRail、V-Wheel、2GTタイミングベルトなどで5万円くらいで自作しようと思っていた。AliExpressでも部品が安く買えることが分かって、しばらくは部品探し。探せば探すほど安くて本格的な部品も見つかってくるので、そんなにケチらなくてもいいのではないかと徐々にスペックアップ。最終的には剛性や精度のことも考えてボールスクリューやリニアスライドを使うことになり、予想以上に重厚な3軸CNCマシンをつくることに(約7万円)。
構想から約5週間(制作約3週間)でルーターとレーザーともに使えるようになり、現在はgrbl1.1+Arduino CNCシールドV3.5+bCNCを使用中(Macで)。余っていたBluetoothモジュールをつけてワイヤレス化。bCNCのPendant機能でスマホやタブレット上のブラウザからもワイヤレス操作可能。


CNCマシン全般について:
国内レーザー加工機と中国製レーザー加工機の比較
中国製レーザーダイオードについて
CNCミリングマシンとCNCルーターマシンいろいろ
その他:
利用例や付加機能など:
CNCルーター関係:

*CNCマシンの制作記録は2016/04/10〜の投稿に書いてあります。

2016年4月3日日曜日

CNCマシン:設計行ったり来たり

CADで設計していると、ネジ穴の位置とかまでどんどん細かく描いて行けるので、具体的にいろんな問題も見えてきます。大きな変更はないとは思いますが、細かな改良や変更がたくさん出て来て、その都度どっちがいいか悩みます。
いまは30150を基本にやっていましたが、15150でもいけるのではないかと、さらにちょっとスリム化しようとしています。ただ、15シリーズはあまり金具とかそろってないし、先入ナットも基本M3なので、やはり貧弱な感じ。
ミスミだといろいろあるけど、肝心なものがなくて、アルミフレームならNICオートテックのほうがいいかもしれません。

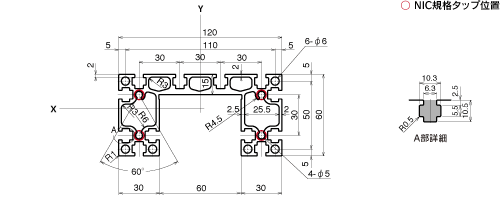

そうやって悩んでいる間にも、NICでこんな変則フレームを見つけました。コの字で囲われているところにボールスクリューをいれるとちょうどよさそうだなと。上面の30mmピッチの4本の溝には、レールを2本平行に並べると言う感じ。8944円/m。

こんなコの字のは、たしかOpenBuildsにもありました。たしかに使いやすそう。剛性もとれてコンパクトにまとまる。これは4080ですね。3125円/m(送料別)。


これ↑はAliExpressにも売ってます。5742円/m(送料込み)

今回は、注文したレールのネジ穴に合わせて30mm単位にしているので、20mm単位のシリーズは使ってません。無理矢理使えなくもないのですが。というか20mmのほうがいろいろつかいやすい。レールだけが30mmピッチなので、片側だけ20mmの溝に入れて、もう片側はドリルであけた穴にネジを差し込んでもいいかもしれない。その案も考えてみましょうか。
